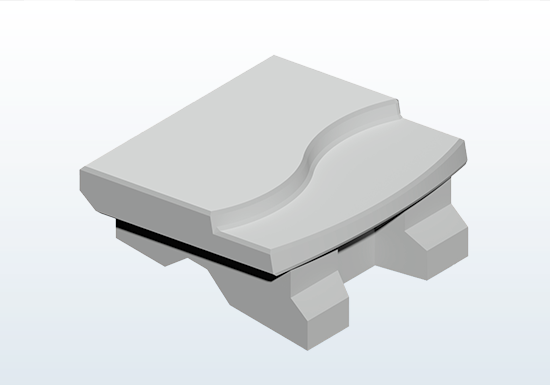

テラスCS型

ステップ面を円弧とS字曲線の2段とすることにより、美しい景観を提供すると共に、水辺へのアプローチをより容易にします。

  • 優れた親水性
    ステップを2段構えとし段高が小さく、表面が平らになっているため、人が歩きやすく憩いやすくなっています。
  • 曲線的な柔らかい景観
    ステップ前面が円弧とS字曲線の平面形状で構成されており、柔らかな曲線美を演出します。
  • 優れた水理機能
    緩やかなステップ形状と通水孔により、波の打ち上げ高を抑えます。また、通水孔により、押し寄せた波の戻り流れが緩和されるため、洗掘防止機能に優れています。
  • 海岸形状に応じた施工性
    直線護岸だけでなく、曲線護岸にも使用できます。また、のり面勾配が1:3~1:5に対して使用できます。

用途

  • 親水性緩傾斜護岸用階段ブロック
施工場所
津松坂港護岸 (三重県)
事業主体
運輸省第五港湾建設局
施設名
緩傾斜護岸
施工場所
伊計平良川線道路護岸 (沖縄県)
事業主体
沖縄県
施設名
緩傾斜護岸

規格・形状

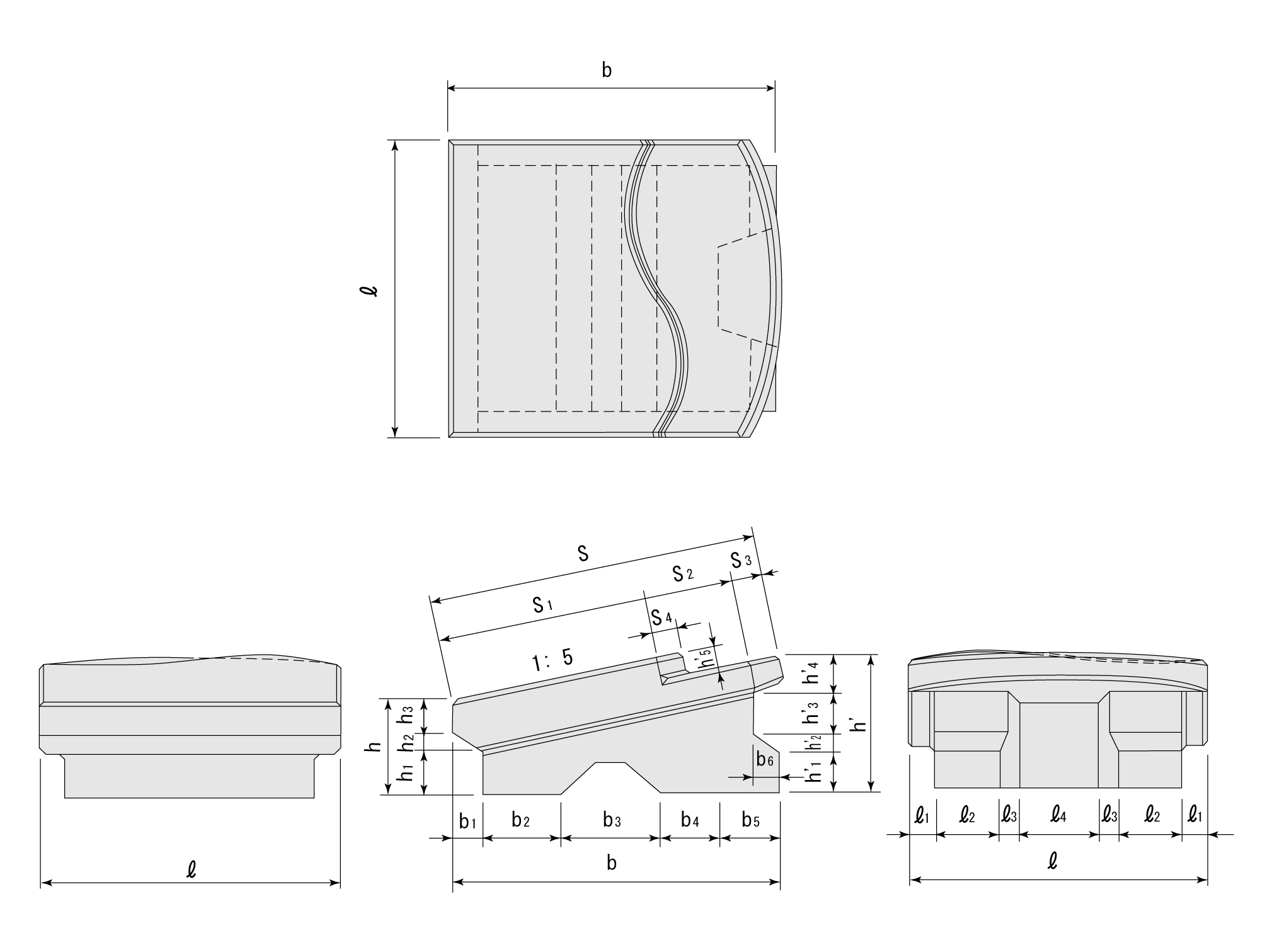

形状寸法図

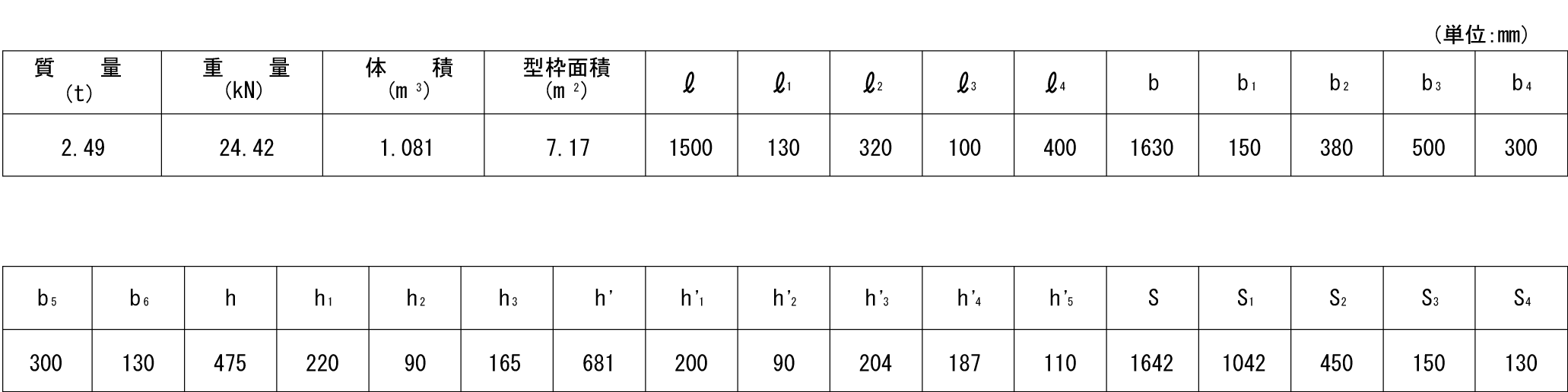

諸元表
