覆工コンクリート表層の品質を向上
当社は岐阜工業株式会社、前田工繊株式会社と共同し、覆⼯コンクリート※⽤型枠に透⽔性シートを設置する⽅法を考案し、トンネル覆⼯コンクリートへの透⽔性型枠の適⽤を可能としました。 当施工方法はトンネル透水性シートを用いて、覆工コンクリート表層の品質を向上する技術です。 ⼭岳トンネルの施⼯では、覆⼯コンクリート下部（路⾯付近）のコンクリート表⾯に気泡痕や砂筋が発⽣しやすく、これらがコンクリートの耐久性を低下させることが問題でした。橋脚や擁壁等の構造物では、透⽔性シートを型枠に鋲等で固定した「透⽔性型枠」を⽤いて気泡や⽔分を排除することでこれらに対処していますが、トンネル覆⼯コンクリートに使⽤する⼤型で湾曲した鋼製型枠には透⽔性シートを取付けることが困難でした。本⼯法の開発により、気泡痕や砂筋の発⽣を解消したほか、コンクリート表⾯の品質（緻密性）も向上しました。
トンネルの機能と安定性を保つために、トンネル内⾯に設置するコンクリート製の壁。 地⼭と鋼製型枠の間に⽣コンクリートを打設して作られる。

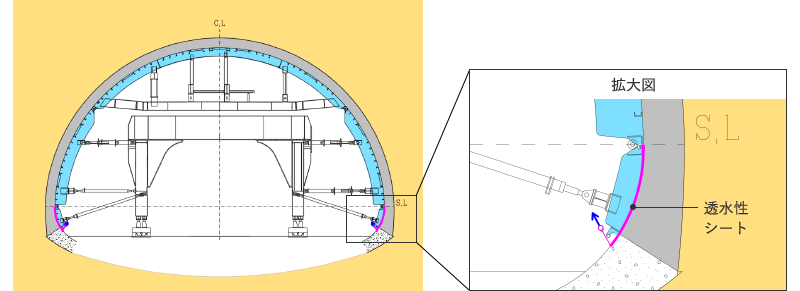

透水性シート設置位置

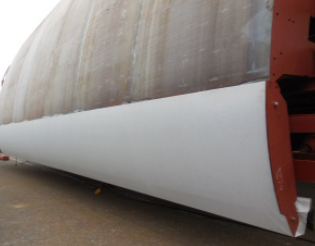

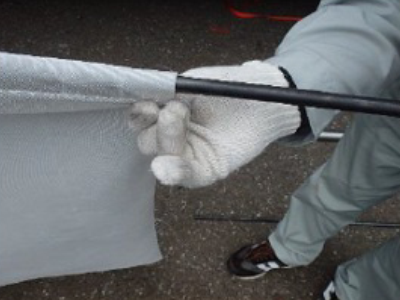

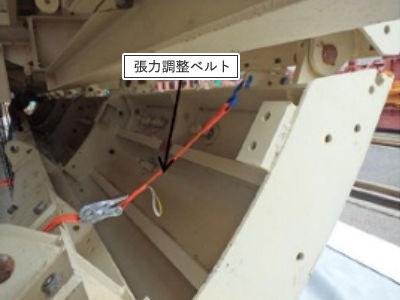

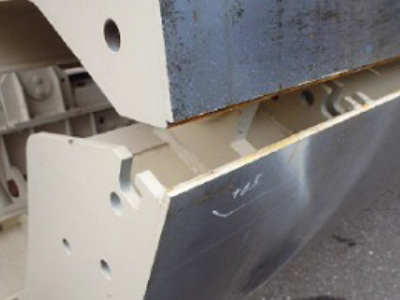

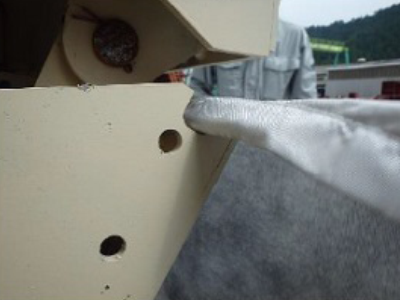

設置例

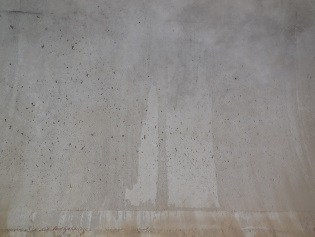

従来の施工方法による覆工表面 気泡痕が発生している

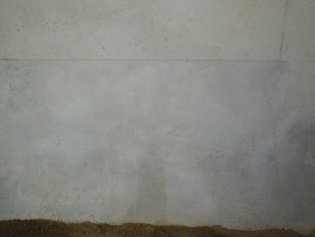

透水性型枠を使用した覆工表面 気泡痕がみられない
| NETIS登録番号 | CB-170006-A |
|---|
特長
- 透水性シートと鋼製型枠の密着性が向上し、透水性シートにシワやよじれが生じません。
- コンクリート表面の緻密性が向上するため、覆工の耐久性が向上します。
- コンクリート表面の気泡痕が解消され、覆工の美観が向上します。
